JAKOB联轴器

40多年来，我们以我们的扭转杆金属绞合而闻名，这是一种特殊形式的伺服联轴器。我们的产品组合中逐渐增加了新的产品领域，
因此，今天，除了金属联轴器之外，我们还在驱动技术领域添加了弹性体和/或弹性体。爪钩接头、小型驱动微型接头和距离接头。
提供关节波，用于在长达6米的距离内传输转矩。此外，我们在安全离合器领域的众多产品组合可提供可靠的过载保护。
        转矩限制器。在机械工程中的刀具和工件张力方面，我们使用夹紧技术构建了广泛的产品组合。凡是需要用高夹紧力可靠地固定工具或工件的地方，都可使用JAKOB驱动技术产品。
从代替其常规版本的力螺母和螺栓，到允许平板盘或爪盘中的高夹紧力的力盘主轴，我们为您提供了多种可靠高效的夹具，使您的工作不仅更加安全，而且更加舒适。
JAKOB传动技术的所有夹紧技术产品都有一个复杂的力增强系统，根据施工系列，可以手动、液压或液压机械产生巨大的夹紧力。



对于机床的敏感电机主轴，JAKOB驱动技术还开发了一种高效的保护系统，即电机主轴保护MSU。在轴向或径向碰撞不受控制的情况下，它可以保护发动机主轴的敏感部件(例如主轴轴承)免受严重后果的影响。因此，更换刀具后，加工通常可以正常进行，不会增加维修成本，也不会延长机器停机时间。



最后，为了快速连接和断开型材导轨(例如用于压机传输)，我们提供了手动和自动(气动)型材导轨联轴器。我们的营造系列PKH(水平接合处)和PKV(垂直接合处)适用于所有常用的轮廓大小。

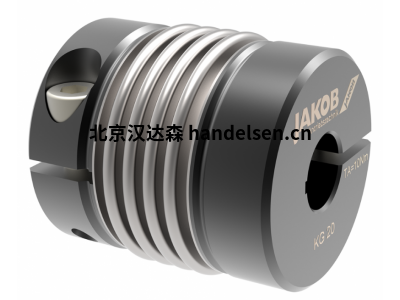

一、金属联轴器

金属联轴器是具有高扭头和最小质量惯性矩的高弹性全金属联轴器。

锥形接头和夹紧接头以及各种金属形状可供各种操作使用。



金属套筒的特性:

扭矩高达50，000 Nm

高扭转杆

温度至350°C

高速速度

选购不锈钢



主要型号：



1、JAKOB-KP

两侧装配友好的轻松夹紧轮毂

4-波浪Balg短施工长度-高扭桩

扭矩范围:25至900 Nm

轴直径:10 - 75毫米



2、JAKOB-KR

两侧装配友好的轻松夹紧轮毂

直线Balg -较大的施工长度

低阻力—高扭转杆

扭矩范围:25至1500nm

轴直径:8 - 85毫米



3、JAKOB-KPH /KMH /KRH

现在，双面安装式夹紧轮毂也处于半轴运行状态

防锈处理-可变施工长度

扭矩范围:10至900 Nm

轴直径:6 - 55毫米



二、伺服联轴器



伺服联轴器是具有高扭头和最小质量惯性矩的高弹性全金属联轴器。

锥形接头和夹紧接头以及各种金属形状可供各种操作使用。

伺服套筒的特性:

扭矩高达50，000 Nm

高扭转杆

温度至350°C

高速速度

选购不锈钢



1、型号：JAKOB-SKB

装配友好型夹紧环轮毂

内置槽球轴承

适用于高轴承强度和最佳回转精度

转矩范围:0.5-2000nm

轴直径:5 - 100 mm



2、型号：JAKOB-SKG

带锥形拉伸轮毂

内置滚珠轴承

紧密种植齿形皮带盘等。

最佳建设性调整

转矩范围:2 - 550 Nm

轴直径:12 - 44毫米



3、型号：JAKOB-ESM-A

双面带锥形拉伸轮毂

旋转结构-高速

可插拔、无间隙和减振

扭矩范围:10-2 000nm

轴直径:6 - 85毫米



三、夹紧元件



此夹具组包括机械力螺栓和力螺栓螺母。

它们适用于手动操作，易于操作，但适用于非常大的夹紧力。

对于力增强，各种夹紧机构(例如楔体系统或行星齿轮)将

已插入。坚固耐用、自我保护、超负荷运转

确保最大限度地提高操作安全性。

用于垂直、水平、尖端、平面上的平面和安装片的雅各布力盘形螺杆-

而轧辊机、磨削机和专用机是要求最高和最大的

工件重量设计为最大限度地提高操作安全性。它们主要适用于

安装在爪钩上，或直接安装在旋转、磨削和平面片上

特别的机器。



属性:

最大夹紧力

高操作安全性

易于手动操作

小巧灵活的制造



1、型号：JAKOB-MDR

夹紧力高-拧紧力矩低

用盲孔螺纹保护

以中心为中心的操作

体积精巧，摄氏-400度至400度



2、JAKOB-MCA-db

内置转矩限制器

防止夹紧螺母过载

使用扳手操作简单

(不需要扭矩扳手)

夹紧力高-拧紧力矩低

体积精巧，摄氏-400度至400度



3、JAKOB-MCF-VA

高夹紧力-最大工作安全

温度变化时没有夹紧力载荷

易于操作-避免事故

低螺纹摩擦最小化磨损

坚固、紧凑的不锈钢设计

高运转速度和平衡质量
